Annotations Import - Beschriftungsthemen als Grafiktexte importieren

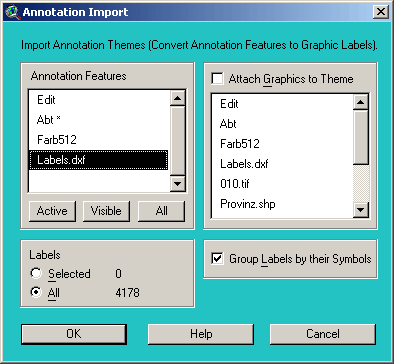

Mit diesem Befehl können Sie Annotations aus Beschriftungsthemen wieder als Grafiktexte in die View importieren, d.h. Annotations in Labels umwandeln. Als Quelle können beliebige Beschriftungen gewählt werden (z.B. AutoCad-DXF-Dateien, AutoCad Annotation Layers, Arc/Info Annotation Coverages, mehrzeilige Texte, Texte mit beliebiger Rotation, Ausrichtung und Zeilenabständen). Selektieren Sie die zu exportierenden Beschriftungen zuvor mit der Maus oder dem Befehl Annotations Select.

• Annotation Features: Wählen Sie die Beschriftungsthemen aus, die sie exportieren wollen (Themen, in denen Annotations selektiert sind, sind mit einem Stern hinter dem Namen * markiert). Mit der Schaltfläche werden die aktiven, mit die sichtbaren und mit alle Beschriftungsthemen der View ausgewählt. Halten Sie die Shift-Taste gedrückt, um die entsprechenden Themen zur bestehenden Auswahl hinzuzufügen, und die Strg-Taste, um sie von der Auswahl zu entfernen.
• Labels: Selected beschränkt den Import auf die selektierten, All importiert alle Beschriftungen. Die Anzahl der selektierten bzw. insgesamt verfügbaren Beschriftungen wird angezeigt. Wenn keine gewählt wurden, kann der Befehl nicht ausgeführt werden (die Schaltfläche ist nicht aktiv).
• Attach Graphics to Theme: Verknüpft die erzeugten Grafiktexte mit einem Thema (entspricht dem Befehl Attach Graphics), d.h. sie sind nur sichtbar, wenn auch das Thema sichtbar ist. Sie müssen das Kontrollkästchen aktivieren, bevor Sie ein Thema auswählen können. Deaktivieren Sie das Kontrollkästchen wieder, wenn Sie die Grafiktexte nicht verknüpfen wollen.
• Group Labels by their Symbols: Mit dieser Option können die erzeugten Grafiktexte zu Gruppen zusammengefaßt werden, die sich ein gemeinsames Symbol, d.h. die gleiche Farbe, Schrift und Größe, teilen (sog. Graphic Labels). Dadurch sinkt der Speicherbedarf in der Projektdatei beträchtlich und bei Formatierung eines dieser Grafiktexte ändern sich auch alle anderen dieser Gruppe. Wenn diese Option deaktiviert ist, erhält jeder Grafiktexte ein eigenes Symbol, und kann daher auch getrennt von den anderen formatiert werden. Der Speicherbedarf in der Projektdatei steigt dadurch jedoch deutlich. Sie können die Gruppierung bzw. Aufteilung der Symbole auch mit dem Befehl Graphics Convert durchführen.
