Annotations Modify

Annotations Modify - Eigenschaften von Grafiktexten oder Beschriftungen modifizieren

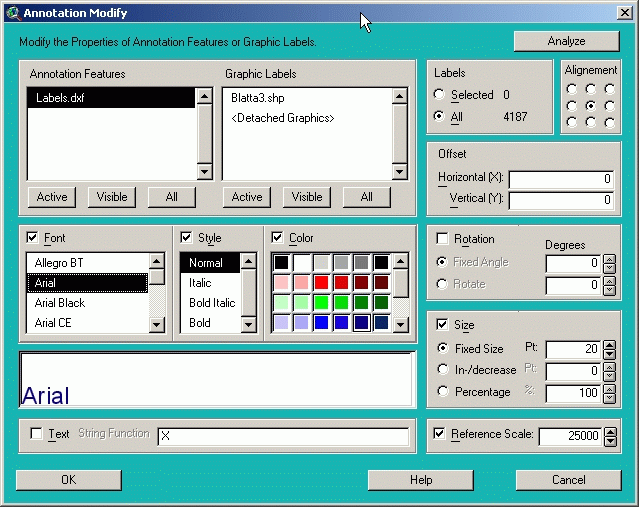

Mit diesem Befehl können Sie Beschriftungsthemen und Grafiktexte modifizieren (Schriftart, Schriftstil, Schriftgröße, Farbe, Rotation und Beschriftungstext). Selektieren Sie die zu exportierenden Beschriftungen zuvor mit der Maus oder dem Befehl Annotations Select. Jede Eigenschaft verfügt über ein Kontrollkästchen, das aktiviert werden muß, bevor Änderungen vorgenommen werden können. Wenn das Kontrollkästchen wieder deaktiviert wird, wird die entsprechende Eigenschaft nicht verändert.

Mit der Schaltfläche Analyze können Sie die Eigenschaften der gewählten Beschriftung und Grafiktexte analysieren (es wird der häufigste Wert jeder Eigenschaft im Dialog eingetragen). Wenn alle Beschriftungen den selben Wert aufweisen, wird auch das zugehörige Kontrollkästchen aktiviert - alle anderen Eigenschaften werden deaktiviert (Wenn Sie diese Eigenschaften aktivieren, dann werden alle Ausreißer bzw. abweichenden Beschriftungen der Mehrheit angeglichen).

Im Vorschaubereich links unten sehen Sie einen Probetext mit den aktuellen Einstellungen von Schriftart, Stil, Größe und Farbe und können so die gewählten Änderungen begutachten.

Annotation Features: Wählen Sie die Beschriftungsthemen aus, in denen Sie Annotations modifizieren wollen (Themen, in denen Annotations selektiert sind, sind mit einem Stern * hinter dem Namen markiert). Mit der Schaltfläche werden die aktiven, mit die sichtbaren und mit alle Beschriftungsthemen der View ausgewählt. Halten Sie die Shift-Taste gedrückt, um die entsprechenden Themen zur bestehenden Auswahl hinzuzufügen, und die Strg-Taste, um sie von der Auswahl zu entfernen.

Graphic Labels: Wählen Sie jene Themen, deren verknüpfte Grafiktexte Sie modifizieren wollen. Wählen Sie die Option <Detached Graphics>, um die nicht verknüpften Grafiktexte zu durchsuchen. Die Schaltflächen , und funktionieren entsprechend denen der Beschriftungsthemen (siehe oberhalb).

Labels: Selected beschränkt die Auswahl auf die selektierten, All verwendet alle Beschriftungen. Die Anzahl der selektierten bzw. insgesamt verfügbaren Beschriftungen wird angezeigt. Wenn keine gewählt wurden, kann der Befehl nicht ausgeführt werden (die Schaltfläche ist nicht aktiv).

Alignement: Wählen Sie hier die Ausrichtung des Textes (neun mögliche Positionen wie in Theme - Properties: oben links, oben mitte, oben rechts, mitte links, mitte mitte, mitte rechts, unten links, unten mitte, unten rechts). Die Ausrichtung ist keine dauerhafte Eigenschaft der Beschriftung, sondern bestimmt nur, wie die Änderungen des Textes (Rotation, Size, Text, Font, Style) die Position der Beschriftung beeinflussen. Die zuletzt gewählte Ausrichtung bleibt auch bei künftigen Aufrufen des Dialogs aktiv.

Offset: Hier können Sie die Position der Beschriftungen ändern. Sie können positive oder negative Werte in Karteneinheiten (Map Units der View) eingeben, um die Beschriftungen in X- (Ost-West) bzw. Y-Richtung (Nord-Süd) des Koordinatensystems zu verschieben.

Rotation: Hier können Sie den Rotationswinkel der Beschriftungen ändern. Unter Fixed Angle können Sie den gewünschten Winkel der Beschriftungen in Grad eingeben (Werte zwischen 0 und 360°, 0° für normale, 90° für senkrechte Ausrichtung, 180° um die Schrift auf den Kopf zu stellen etc.). Unter Rotate können Sie die Beschriftungen um einen bestimmten Winkel drehen (positive Werte drehen die Schrift gegen, negative im Uhrzeigersinn).

Font: Hier können Sie die Schriftart ändern.

Style: Hier können Sie den Schriftstil ändern, wobei nur die Werte Normal (statt Standard und Roman), Italic (statt Kursiv), Bold (statt Fett und Book), Demi (statt Medium) und Light (statt Thin) bzw. Kombinationen davon gewählt werden können. Wenn eine bestimmte Schriftart gewählt wurde, dann stehen nur die Schriftstile zur Auswahl, die diese unterstützt. Wenn die Schriftart nicht geändert wird, dann stehen Normal, Italic, Bold Italic und Bold zur Auswahl (jene Beschriftungen, deren Schriftart den gewählten Stil nicht unterstützt, bleiben unverändert).

Color: Hier können Sie den Schriftstil ändern, wobei die Farben der aktuellen ArcView Farbpalette (Symbol Window) zur Auswahl stehen.

Size: Hier können Sie die Größe der Beschriftungen ändern. Unter Fixed Size können Sie eine feste Größe für alle Beschriftungen angeben (Schriftgrad in Punkten). Mit In-/decrease können Sie den bestehenden Schriftgrad vergrößern (positive Werte) oder verkleinern (negative Werte). Mit Percentage können Sie den aktuellen Schriftgrad prozentuell ändern. Prozentwerte über 100 vergrößern, Werte unter 100 verkleinern die Schrift.

Reference Scale: Die Schriftgröße Size ist abhängig vom Bezugsmaßstab (Beispiel: Im Maßstab 1:10.000 betragt die Schriftgröße 12.5 Punkte - bei 1:1.000 das Zehnfache d.h. 125 Punkte). Wenn das Kontrollkästchen aktiviert ist, können Sie diesen Maßstab einstellen (der zuletzt eingegebene Wert wird für den Rest der ArcView Sitzung beibehalten - siehe auch Annotations Select). Deaktivieren Sie das Kontrollkästchen, um den Schriftgrad auf den aktuellen Maßstab der View zu beziehen. Wenn jedoch die Maßeinheit (Map Units) der View nicht definiert ist, kann der Maßstab und somit auch die Schriftgröße nicht korrekt berechnet und modifiziert werden.

Text: Hier können Sie die den Beschriftungstext ändern. Sie können entweder einen Text eingeben, der allen gewählten Beschriftungen zugewiesen wird (um den bestehenden Text einer einzelnen Beschriftung in den Dialog zu übernehmen und modifizieren zu können, benutzen Sie zuvor die Schaltfläche Analyze). Um den Text mehrerer Beschriftungen zugleich zu verändern, können Sie auch eine gültige Avenue-Funktion für Strings eingeben (siehe ArcView Online-Hilfe Thema calculating field values Unterthema Performing operations on string fields), in der die Variable "X" für den bestehenden Text der einzelnen Beschriftungen steht. Beispiele:

Die einfachste Funktion ist das + zum Hinzufügen von Zeichen am Anfang (z.B.: "Text"+X) oder am Ende des Textes (z.B.: X+"Text").
Mit Left können Sie den Text auf eine bestimmte Länge beschneiden, d.h. überzählige Zeichen abschneiden (z.B. X.Left(20) für eine Maximallänge von 20 Zeichen).
Mit Middle können Sie Teile aus der Mitte des Textes verwenden (z.B.: "A"+X.Middle(1,4) um die Zeichen 2 bis 5 zu erhalten, und das erste Zeichen durch ein "A" zu ersetzen).
Mit Substitute können Sie bestimmte Zeichen durch andere ersetzen (z.B. X.Substitute("_", "-") um einen Unterstrich durch einen Bindestrich, X.Substitute("alt", "neu") um "alt" durch "neu" zu ersetzen oder X.Substitute("-", "") um alle Bindestriche zu entfernen).
Mit Trim können Sie Leerzeichen und mit BasicTrim beliebige Zeichen am Anfang oder am Ende des Textes entfernen (z.B. X.Trim bzw. X.BasicTrim("- ", ". ") um alle Bindestriche und Leerzeichen am Anfang und alle Punkte und Leerzeichen am Ende des Textes zu entfernen).
Mit UCase können sie den Text in Groß-, mit LCase in Kleinbuchstaben und mit Proper den Anfangsbuchstaben jedes Wortes (getrennt durch Leerzeichen) in Groß- und den Rest in Kleinbuchstaben wandeln (z.B. X.UCase, X.LCase bzw. X.Proper). Mit BasicProper können Sie zudem angeben, welche Zeichen zur Worttrennung verwendet werden sollen (z.B. wäre X.BasicProper(" -([") wesentlich sinnvoller als X.Proper).
Sie können die Funktionen natürlich auch beliebig kombinieren - z.B.:
X.Left(5) + " - " + X.Middle(5,99).Substitute(".", "").Trim.BasicProper(" -([")

Klicken Sie auf um die gewählten Änderungen vorzunehmen. In der Statuszeile wird abschliessend die Anzahl der modifizierten Beschriftungen bzw. eine Fehlermeldung angezeigt wenn ein Thema nicht bearbeitet werden konnte.

Warnung: Die Änderungen werden direkt in den AutoCad DXF Dateien vorgenommen - es gibt keine Möglichkeit, diese rückgängig zu machen! Sie sollten zuvor unbendingt Sicherungskopien ihrer Beschriftungsthemen anlegen, damit Sie den Urzustand wiederherstellen können!
