Graphics Report - Grafikelemente des Projekts analysieren und auflisten

Dieser Befehl analysiert alle Views und Layouts des Projekts auf Grafikelemente, wobei auch gruppierte Grafiken (sog. Graphic Groups) ausgewertet werden. Oft ist es erforderlich, alle Grafiken aus dem Projekt in Shapefiles oder Annotation Themen zu exportieren, da die Projektdatei zu groß und langsam geworden und nur mehr umständlich zu handhaben ist. Die Hauptverursacher (sprich die Dokumente mit den meisten Grafiken) sind oft schwer feststellbar, vor allem wenn Grafiken mit Themen verknüpft wurden (vgl. Befehl Attach Graphics) und diese nicht sichtbar sind, oder Layouts eingebettete Views enthalten (eine View ohne "Live Link"), die wiederum Grafiken enthalten. Dieser Befehl hilft festzustellen, wo welche und wie viele Grafiken vorhanden oder versteckt sind. Ziel sollte ein Projekt mit nur mehr einzelnen bzw. gar keinen Grafikelementen sein.

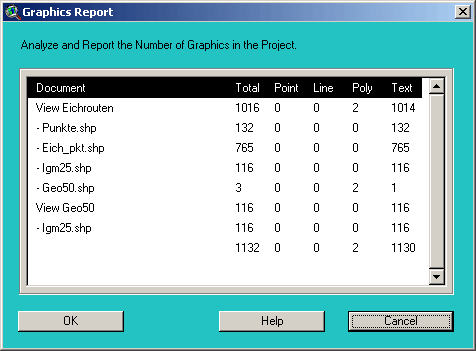

Für jedes View und Layout (Document) wird die Gesamtsumme der gefundenen Grafiken (Total) sowie die Summe getrennt nach Grafiktyp (Point, Line, Polygon und Text) aufgelistet. Wenn in einer View Grafiken mit einem Thema verknüpft oder in einem Layout eingebettete Views vorhanden sind, dann werden diese Themen bzw. Views getrennt aufgelistet (mit einem vorangestellten Bindestrich). In der untersten Zeile wird die Gesamtsumme aller Grafiken im Projekt angezeigt.
